商品説明

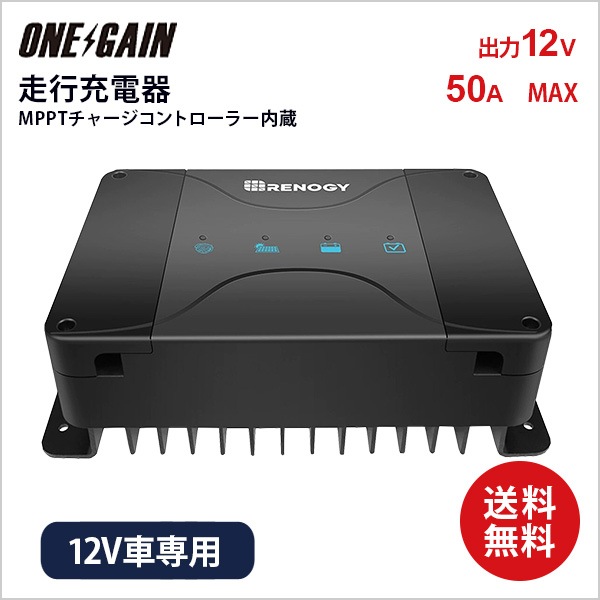

RENOGYのDCCシリーズ走行充電器12V 50A【G4モデル】は、MPPTチャージコントローラーを内蔵した、自動車のサブバッテリーシステム用DC-DC走行充電器です（※G4モデルは、最新モデルです）。30Aの規格をご希望の方は、DCC走行充電器30Aの商品ページをご覧ください。

【走行充電とソーラー発電の2WAY仕様】
通常の走行充電器とは異なりMPPTチャージコントローラーが内蔵されているため、走行充電だけでなく、ソーラー発電による充電も可能となります。走行充電とソーラー発電は状況に応じてどちらか一方ずつ、または同時に利用されるため、効率良くサブバッテリーを満充電の状態にします。走行充電によりメインバッテリーを優先的に充電する際、ソーラー発電ではサブバッテリーを優先的に充電します。この充電方式によって、バッテリーはいつでも満充電状態を維持し、オフグリッドの状態でも長持ちできます。

【最大充電電流・低電流カットモード】
最大充電電流は50Aとなります。発電機またはソーラーパネルより同時充電の場合、各25Aまで制限され、最大の合計充電電流は50Aのままです。低電流カットモードにより、ソーラーパネルの出力電流が7A未満になると、走行充電器は自動的に低電流カットモードに入り、走行充電のみでの充電に切り替わります。これにより、充電電流の制限による合計充電量の減少を軽減します。

【PV最大入力電圧・PV最大入力電力】
PV最大入力電圧は50Vです。開放電圧50Vの範囲内で、ソーラーパネルの直列、並列接続での利用が可能となります。また、PV最大入力電力は660Wですので、ソーラーによる充電で多くの電力を確保することができます。

【オプションでデータを確認】

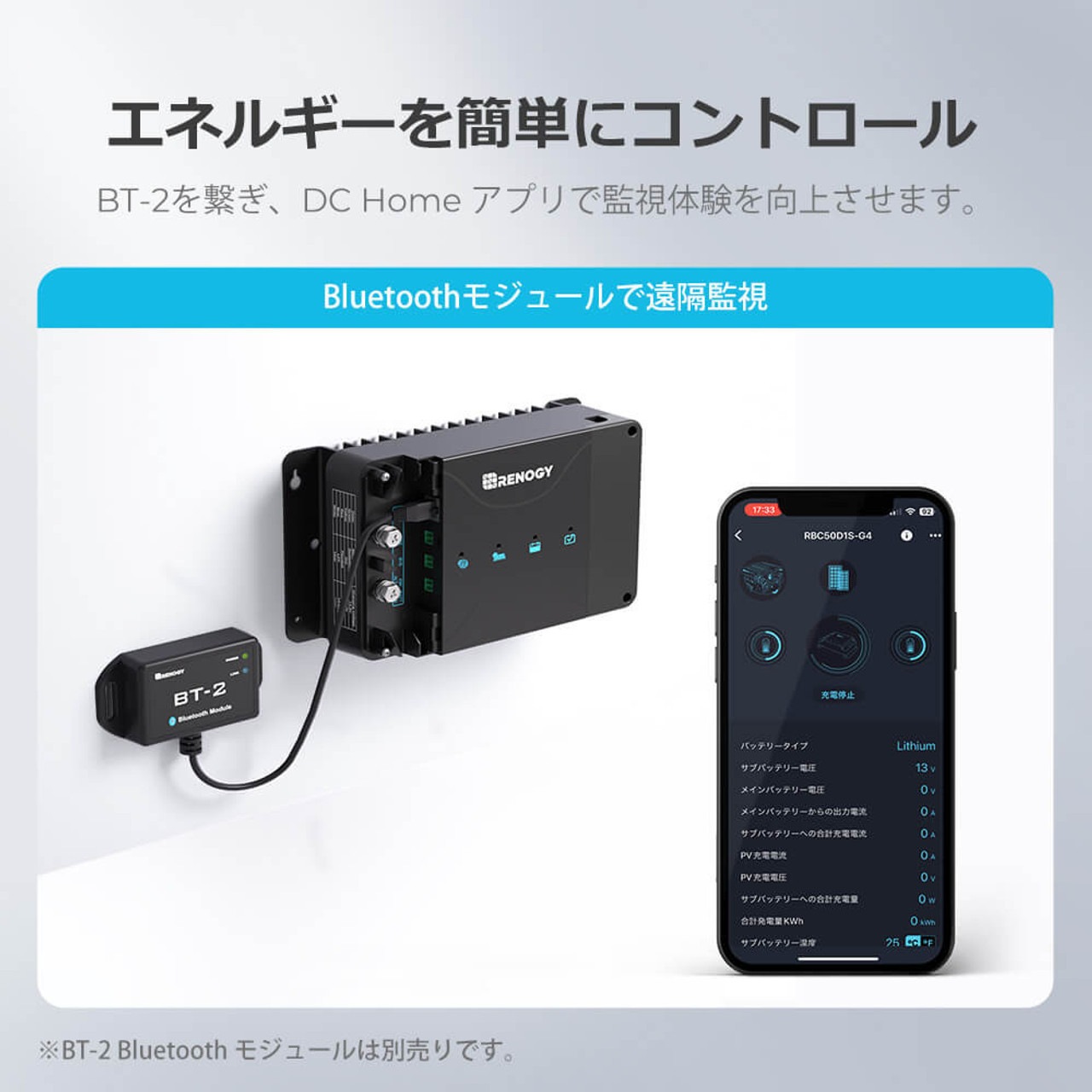

別売りのMPPT走行充電器専用液晶モニターまたはBT-2 BLUETOOTH モジュールを使用することで、走行充電器の稼働状況を確認することができます。BT-2 BLUETOOTH モジュールの場合、弊社のDC HOMEアプリと連携することで、スマートフォンより遠隔でデータチェックができます。※モニターとBT-2モジュールの同時接続はできませんので、ご注意ください。

【主なご利用場面】
キャンピングカーのように、車内で複数の電化製品をご利用になられる方におすすめです。同時に複数の家電を利用するとなると電力不足に陥るリスクが高まりますが、走行充電とソーラー発電の2WAY仕様により、そのリスクを大幅に抑えることができます。

【リン酸鉄リチウムイオンバッテリー】
走行充電器との相性が良いリン酸鉄リチウムイオンバッテリーを別途販売しています。

主な特徴

■2つのDC入力（ソーラーパネルと発電機）からサブバッテリーを充電することができます。

■最大電力点追跡制御機能（MPPT）を内蔵、太陽光発電効率を最大化することができます。

■3段階の充電アルゴリズム(バルク、ブースト、フロート)があり、正しい電圧でサブバッテリーを満充電させることができます。

■昇圧機能により、メインバッテリーの低い電圧から、サブバッテリーへ充電できます。

■電圧に敏感なリレー（VSR）を内蔵し、従来の発電機にも簡単に接続できます。

■従来の発電機およびスマートな発電機に適用します（スマートな発電機とは発電機の種類ではなく、電圧調整機能がついている発電機を指します）。

■サブバッテリーが満充電されると、ソーラーパネルを介して、トリクル充電でメインバッテリーへの充電を行います。

■温度及び電圧補償機能により、バッテリー寿命を延長させ、システムのパフォーマンスを向上させます。

■スマートな保護機能：バッテリー隔離、過電圧保護、バッテリー温度保護、過電流保護、過熱保護、逆電流保護、ソーラーパネル及び発電機の逆極性保護

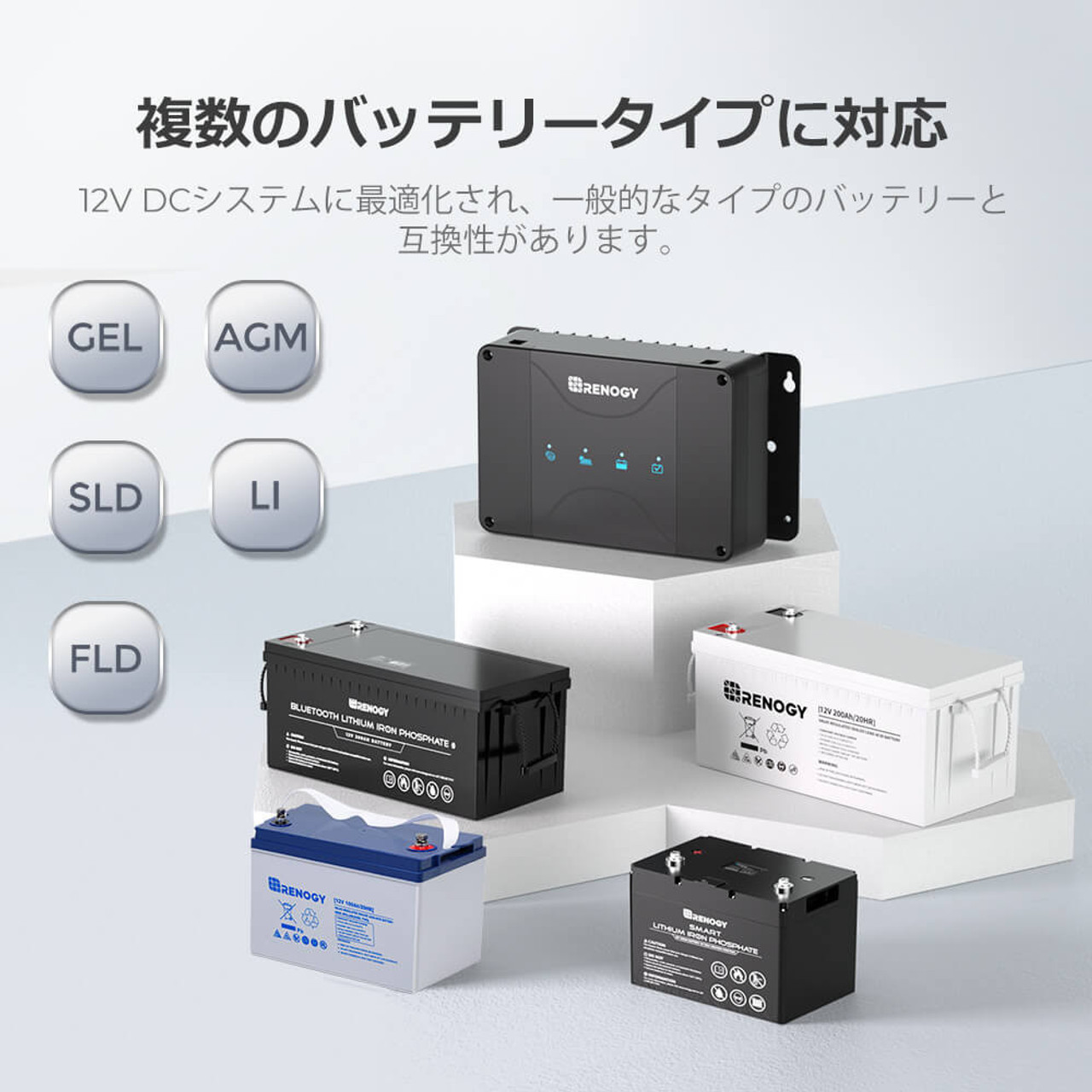

■多様なバッテリータイプに適用：密閉型、AGM、ゲル、補水式、リン酸鉄リチウムイオンバッテリー

注意点

■PV最大入力電圧は50Vです。最大入力電圧を超えた場合、走行充電器が故障する恐れがあります。必ず開放電圧値が50V以下のソーラーパネルをご使用ください。

■バッテリー電圧センサー（BVSケーブル）をご利用の場合は、サブバッテリーと接続してください。

■バッテリー温度センサーをご利用の場合は、サブバッテリーと接続してください。また、リチウムバッテリーの場合は温度センサーを接続しないでください。

■スマートな発電機の場合、IGN信号線を接続する必要があります。

■ご利用の自動車が従来の発電機、またはスマートな発電機であるかどうかの確認につきましては、自動車メーカーにお問い合わせください。

■バッテリータイプのUSERモードの一部パラメーターは、別売りのBT-2 BLUETOOTH モジュールを介し、DC HOMEアプリ内で変更、またはMPPT走行充電器専用モニターでのみ変更可能です。本体から直接パラメーターの変更をすることはできませんので、ご注意ください。

■推奨ヒューズサイズ：DCC走行充電器50Aの場合、車両入力ヒューズ定格電流は75A以上、充電器出力ヒューズ定格電流は60A以上となります。

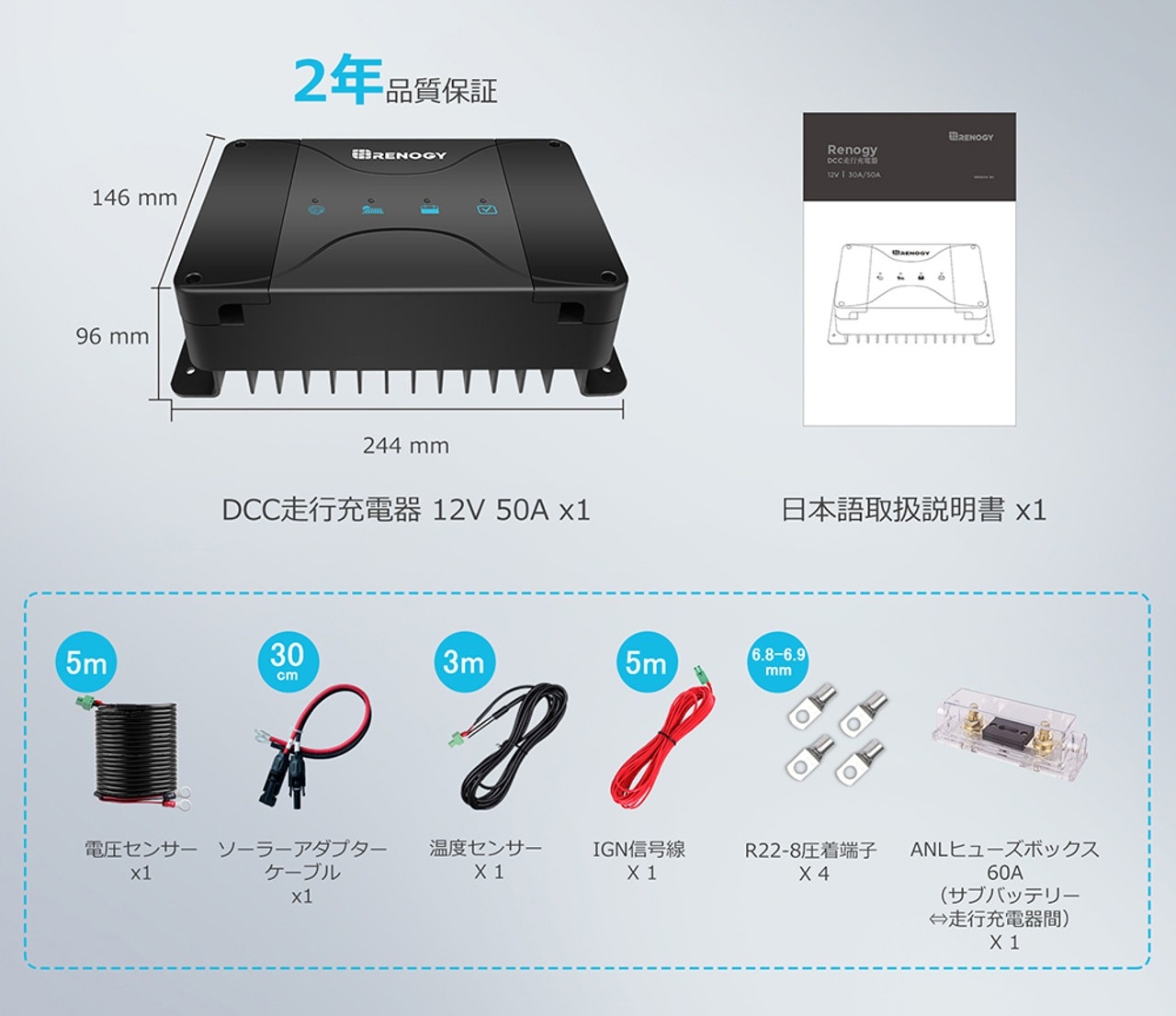

充電器出力ヒューズは、パッケージ内容に含まれています。車両入力ヒューズにつきましては、別途ご用意ください。推奨の規格数値以上のヒューズをお選びください。※例：75A以上には、弊社の80Aのヒューズをご利用いただけます。

■別売りのMPPT走行充電器専用液晶モニターとBT-2 BLUETOOTH モジュールは同時利用できません。

バッテリーのON/OFF、または切替を目的としたスイッチを別途使用する場合、走行充電器⇔サブバッテリー間のケーブルには使用しないでください。サブバッテリーからの電力供給が遮断されることにより、機器が故障する恐れがあります。ソーラーパネルが接続されている場合、必ずサブバッテリーとの接続を維持する様にしてください。

システム電圧 : 12VDC

バッテリー電圧範囲 : 9-16VDC

最大充電電流 : 50A

バッテリータイプ : SLA, GEL, FLD, LI

チャージコントローラー : MPPT

充電効率 : Up to 97%

PV最大入力電圧 : 50V

最大ソーラー入力電力 : 660W

発電機入力電圧 :
従来の発電機: 13.2-16VDC
スマートな発電機 (Euro 6): 12-16VDC

最大発電機入力電力 : 660W

自己消耗電流 : 30mA

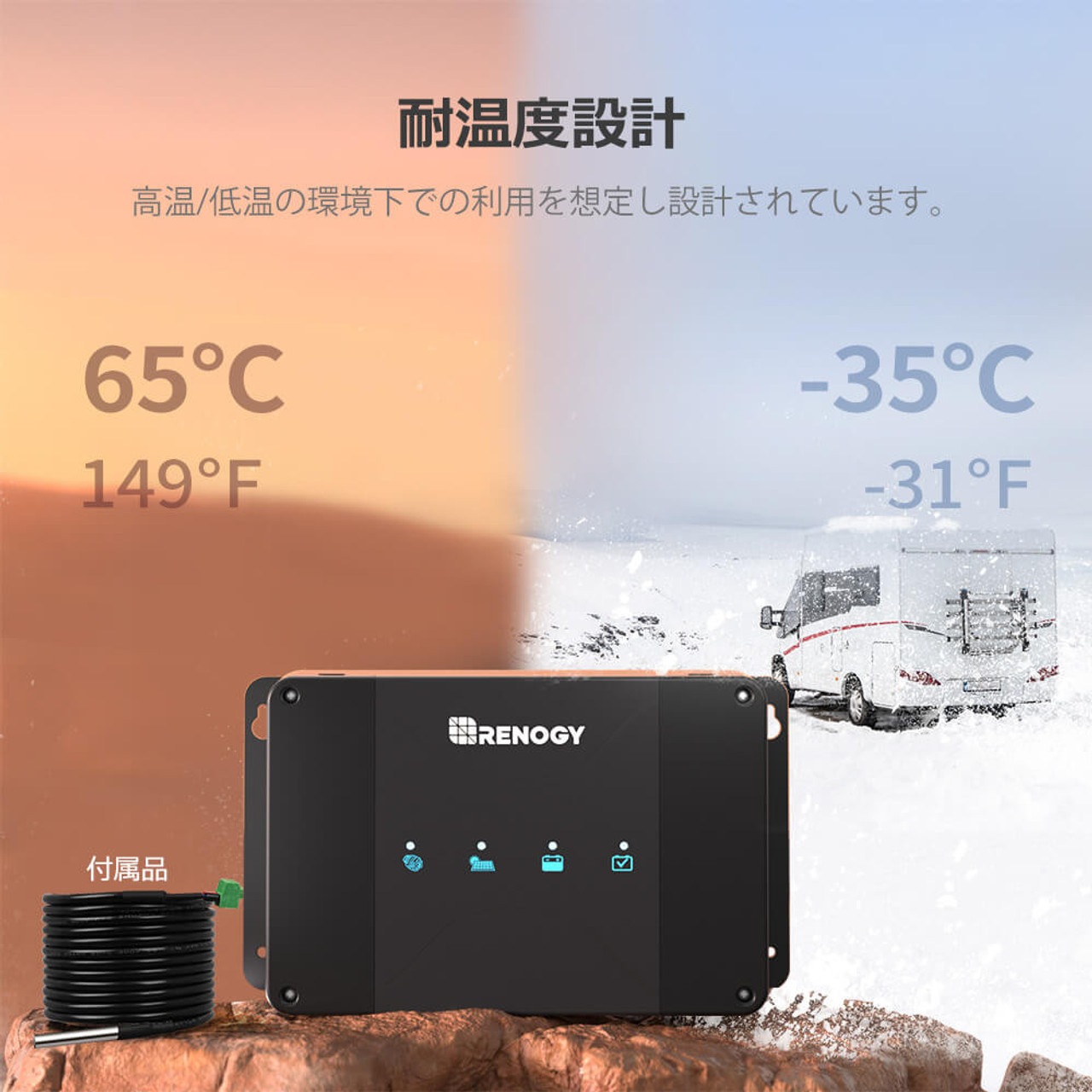

動作温度範囲 : -31°F~149°F / -35°C~65°C

寸法 : 244 × 146 × 96mm

重量 : 1.86kg

最大電圧：72V

最大電流：60A

ホルダーサイズ：12.4ｘ3.7ｘ4.0cm

配線端子サイズ：M8

最大配線サイズ：38SQ
